单极组合式滑线



一、概述：

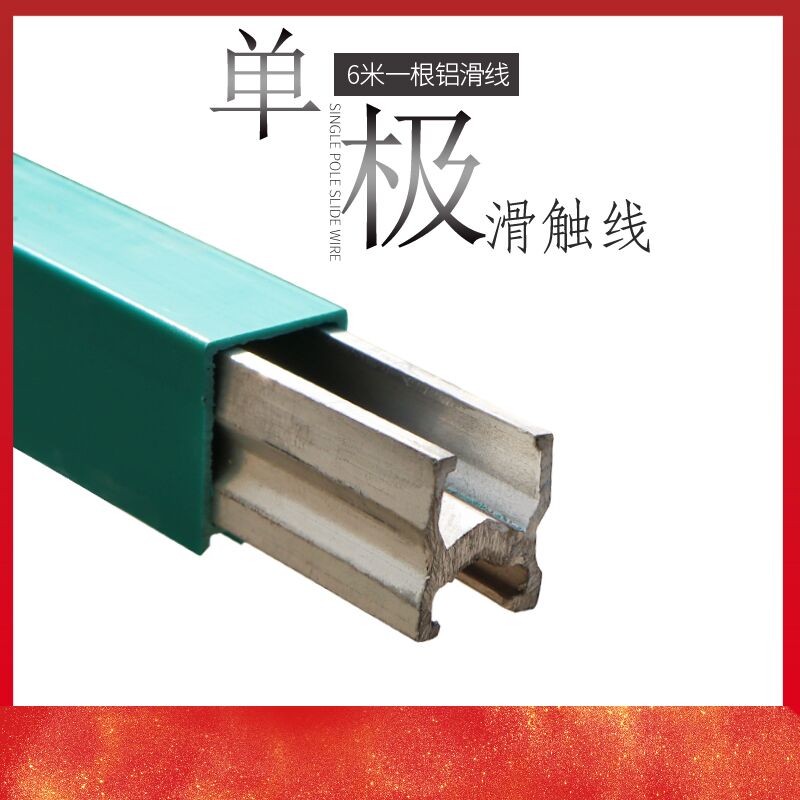

单极组合式安全滑接输电装置可根据不同的需要任意组合。按结构形式分为“H”和“S”型两种系列，按其材质可分为铜质和铝质滑线。 单极组合式滑线具有运行速度快、载流量大、温性能优良等特点，其防护等级可达IP23。

铝质滑线导轨（简称铝导线）内腔顶部与集电器接触面采用冷压焊技术，把不锈钢带与铝导线复合成一体，以避免铜铝接触的电腐蚀性和增强接触的磨性能，其寿命可以达到10年以上。 导线与集电器接触面作成“V”或“U”形沟槽，保证了集电器运行的平稳性。

主要特性
项目 指标
安装海拔高度 ≤ 2000m
安装等级 Ⅲ级
周围环境温度 -35℃~+75℃
周围环境湿度 ≤ 95%
污染等级 4级
绝缘介电强度工频交流 3000V ， 1min 无击穿闪络现象
外壳击穿电压强度 ＞ 20KV/min
相比漏电起痕指数 CTI ＞ 600V
抗非常热和着火试验 本生灯法合格；阻燃性能优良
短时耐受电流 20倍额定电流 1s
化学腐蚀性 能耐酸碱和耐盐雾腐蚀
防护等级 IP23
防触电等级 0级
执行标准 JB6391-1992
二、选型和计算

选型及计算请见本样本P1~P2

三、滑线型号及其技术参数

根据所承载电流大小及安装要求等选择相应的滑线，并且确保滑线的额定负载电流大于接在该滑线上所有受电设备的负载电流之和，若有电压降要求还须校核电压损失情况，详见本样本P1~P2。
1、“H”型滑线：导线标准长度为4.5m-6m/支





型号规格 截面积/截流量
（mm2/A） 		导体
材质 		电阻
（R/km） 		阻抗
（Z/km） 		质量
（kg） 		标准轨矩
（mm）
DHH-200A 130/200 铝 0.221 0.232 0.42 50-60
DHH-250A 160/250 铝 0.1905 0.2195 0.48 50-60
DHH-320A 200/320 铝 0.1513 0.1813 0.63 50-60
DHH-380A 250/380 铝 0.1218 0.1642 0.72 80
DHH-500A 320/500 铝 0.0952 0.1455 0.88 80
DHH-630A 400/630 铝 0.0762 0.1338 1.12 80
DHH-800A 500/800 铝 0.0609 0.1258 1.52 80
DHH-1000A 700/1000 铝 0.0435 0.1184 2.02 80
DHH-1250A 800/1250 铝 0.0381 0.0987 2.21 80
DHH-1600A 1200/1600 铝 0.0254 0.0904 3.15 80
DHH-2000A 1600/2000 铝 0.0192 0.0889 4.05 80
DHH-2500A 2000/2500 铝 0.0152 0.0881 5.31 80
DHHT-200A 50/200 铜 0.5307 0.5418 0.51 50-60
DHHT-250A 70/250 铜 0.2654 0.2869 0.72 50-60
DHHT-400A 130/400 铜 0.1835 0.2253 1.24 50-60
DHHT-500A 160/500 铜 0.1161 0.1594 1.5 50-60
DHHT-700A 250/700 铜 0.0743 0.1327 2.25 80
DHHT-1000A 320/1000 铜 0.0581 0.1244 2.86 80
DHHT-1250A 400/1250 铜 0.0464 0.1194 3.58 80
DHHT-1600A 500/1600 铜 0.0372 0.1161 4.47 80
DHHT-2000A 700/2000 铜 0.0265 0.1132 6.25 80
单极组合式滑触线安装的几种常用形式
