刚体滑线



概述

    若在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求：使用轻轨（如炼钢厂、铸造厂等）进行供电 、安装空间大且阻抗大、浪费严重；架设铜线（如煤码头等），存在着架线麻烦且发生断电现象。为此，耐污染大电流的刚体滑线应运而生。根据不同的安装条件，本公司开发了拼装DHK型复合式DKF型和全铜体DKT型刚体滑线
特点：
重量轻，维修方便，安装空间小
接触性能良好，无拉弧现象
寿命长、接触电阻小

项目 指标
安装海拔高度 ≤2000mm
安装等级 Ⅲ级
周围环境温度 -40℃~＜+150℃
周围环境湿度 ≤95%，允许短时凝露
污染等级 Ⅳ级
短时耐受电流 20倍额定电流1s
化学腐蚀性能 耐酸碱和耐盐雾腐蚀

主要电气特性：

1、拼装式刚体滑触线（DHK）
型号规格 截面积/载流量
(mm²/A) 		电阻
(R/km) 		阻抗
(Z/km) 		电感
(Ω/km) 		标准轨距
(Mm) 		质量 kg
DHK-380A 85/380 0.172622 0.236974 0.161828 350 2.945
DHK-450A 110/450 0.144658 0.217195 0.161624 350 3.17
DHK-630A 170/630 0.104275 0.190768 0.158983 350 3.17
DHK-750A 200/750 0.091486 0.185168 0.156854 350 3.97
DHK-800A 240/800 0.07874 0.176576 0.156743 350 4.34
DHK-1000A 320/1000 0.060592 0.168972 0.155695 350 5.06
DHK-1250A 400/1250 0.05235 0.160823 0.155012 350 5.78
DHK-1600A 500/1600 0.03927 0.158817 0.154119 350 7.05
DHK-1800A 600/1800 0.03439 0.154985 0.151014 350 9.57
DHK-2100A 700/2100 0.03052 0.153682 0.151002 350 10.48
DHK-2400A 800/2400 0.026298 0.151870 0.150987 350 11.4
DHK-3200A 1080/3200 0.019238 0.148925 0.148635 350 14.02
DHK-4000A 1350/4000 0.016857 0.148107 0.147813 350 16.35
DHK-4500A 1500/4500 0.015213 0.147328 0.146901 350 17.8
2、铜钢复合刚体滑触线（DKF）

复合式刚体滑线是在拼装式基础上的改进型，克服了拼装式的某些缺陷，维修更加方便，维修次数明显减少。

型号 截面积/载流量
mm²/A 		电阻
R/km 		阻抗
Z/km 		电感
Ω/km 		标准轨距
mm 		质量
kg
DKF-500A 100/500 0.158762 0.220325 0.170532 350 4.89
DKF-650A 150/650 0.110983 0.202875 0.170235 350 5.34
DKF-750A 200/750 0.089472 0.190154 0.168762 350 5.8
DKF-1000A 300/1000 0.063812 0.177893 0.16592 350 6.7
DKF-1250A 400/1250 0.050135 0.171974 0.16387 350 7.6
DKF-1600A 500/1600 0.040581 0.168102 0.16175 350 8.5
DKF-1800A 600/1800 0.032408 0.163875 0.160415 350 9.4
DKF-2100A 700/2100 0.029732 0.162539 0.160207 350 10.3
DKF-2400A 800/2400 0.027258 0.161731 0.160083 350 11.2
DKF-2700A 900/2700 0.023736 0.161507 0.159873 350 12.1
DKF-3000A 1000/3000 0.020842 0.161425 0.159257 350 12.9
DKF-3600A 1200/3600 0.017874 0.161012 0.158231 350 14.8
DKF-4500A 1500/4500 0.015032 0.160165 0.157854 350 17.5

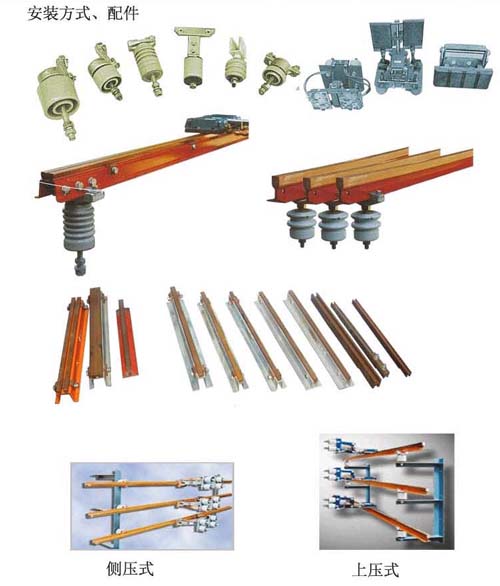

3、集电器

集电器根据不同的安装方式可分为侧压式和下压式二种，在选用时应根据实际安装方式和载流量来定，当单个集电器不能满足电流使用要求时可增加电器数量。

双碳刷集电器
型号 编号 载流量A 质量kg
JDK-600X 0701030 600 19.5
JDK-600C 0701031 600 17.8
JDK-1000C 0701051 1000 20.2
JDK-1000X 0701052 1000 18.9



4.安装举例
