产品展示

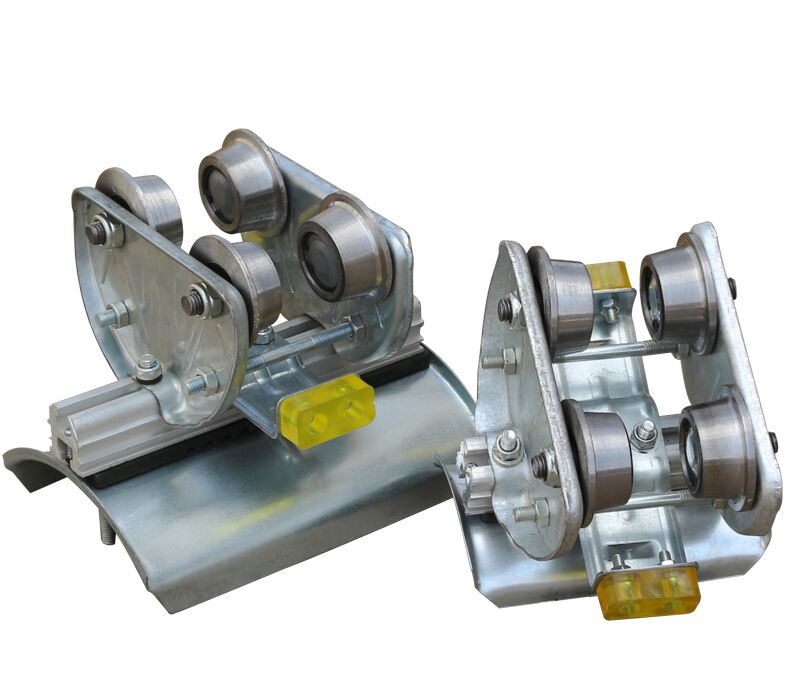

20号工字钢电缆滑车



工字钢电缆滑车种类

  工字钢电缆滑车分为中载荷型、重载荷型和轻载荷型,因此滑车行走轮为86、73、55的三种,承载能力小于等于50-150KG每类按托板层数分为单层、双层、三层,每类中有三种形式,首端为电缆牵引车,终端为固定挂线架,中间为工字钢电缆滑车。

工字钢电缆滑车安装说明

  1、固定挂线架安装好后,后边应焊一挡铁。

  2、调整牵引头,使小车在整个行程中不碰牵引孔的上下边缘为好。

  3、电缆长度为起重机跨度的1.2倍加8米。

  4、调整牵引钢丝绳,使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。

  5、当电缆直径不等时,电缆夹间垫以软橡皮,使其外径基本相同,以便将电缆夹紧。

  6、布电缆时,应考虑两面电缆托板受力均衡。

  7、当电缆滑车为二层、三层时,要求相同。

  8、滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整规矩的宽窄。

  工字钢电缆滑车应用场景:

  铸造起重机

  废料起重机

  浇注起重机

  高速传送带系统

  运输系统
