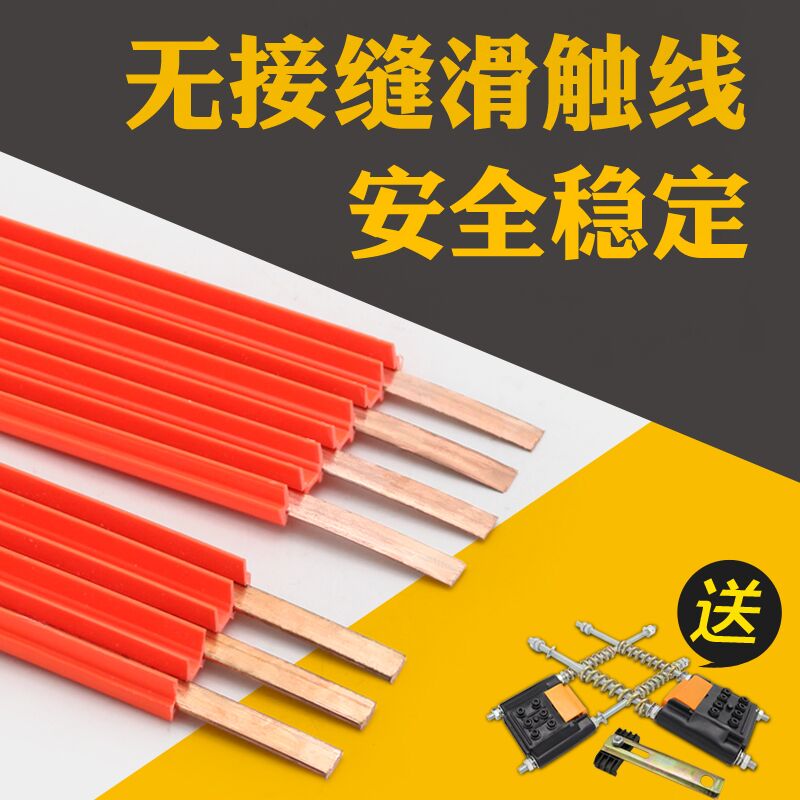

无接缝滑线



一、概述

本系统具有运行平稳、速度快、噪音低,供电方式随意性高等特点。
    可按不同的工作条件分为张紧型和非张紧型两种安装形式。

二、基本参数

项目 张紧型 非张紧型
安装地点 室内
环境温度 -15℃~+55℃
防护等级 IP23
防触电等级 0级
工作电压 交流660V或直流1000V
运行速度 V≤600m/min
污染等级 4级(一般导电粉尘和凝霜状态)
空气湿度 <95%
执行标准 JB6391-1992

三、滑线结构、特性

滑线在安装时,对滑线本体施加张紧力的一种移动供电系统。其主要用于要求运行速度快、运行平稳和噪音低的场所如立体化仓库。

a 1、特性:
(1)采用无接头安装,运行速度快,噪音低;
(2)安装空间小,节约施工时间和安装成本;
(3)安装弯曲半径较小,小弯曲半径为750mm。
2、滑线本体
本体主要有四芯和两芯线两种形式,两芯线不推荐单独使用,其与四芯线合用成六芯线。

型号 相数×截面积 载流量
A
电阻
Ω/km
阻抗
Ω/km
质量
kg
示意图
DHB-4-50A 4×10 50 1.8576 1.8612 0.82
DHB-4-80A 4×16 80 1.2384 1.2437 0.96
DHB-4-120A 4×25 120 0.7430 0.7514 1.36
DHB-6-50A 6×10 50 1.8576 1.8612 1.05
DHB-6-80A 6×16 80 1.2384 1.2437 1.62

3、悬吊夹


型号 尺寸mm 质量kg 说明
A B M×L
XDJ-4P 80 85 8×50 0.10 用于DHB-4P型
XDJ-6P 118 132 10×25 0.13 用于DHB-6P型

4、张紧器
本件除了对本体拉拽外,还能够吸收由于本体弯曲和温度变化带来的伸缩。当滑线安装长度不超过50m时单端加弹簧;当滑线安装长度超过50m时,两端加弹簧。
Ⅰ型张紧器用于DHB行滑线,兼具拉紧和馈电两种功能。Ⅱ型张紧器用于DHB2型滑线,分为馈电型(端头供电)和非馈电型两种。


张紧器 型号 质量kg
ZJQ-4 P 1.60
ZJQ-6 P 2.20

5、中间供电器
中间供电器可在滑线中间任意位置上进行供电。Ⅰ型中间供电器用于DHB型滑线,Ⅱ型中间供电器用于DHB2型滑线。

中间供电器 型号 质量kg 示意图
GDQ-4 P 0.80
GDQ-6 P 1.00

四、集电器

型号 尺寸mm 质量kg 说明
H L C
JDS-25A 75 400 * 0.08 通用型,可组成双挑式
